CATStudio抓包步骤

本章节指导开发者使用此抓包工具对移远模组进行抓包处理，可通过该日志包分析出问题原因。

1. 安装驱动

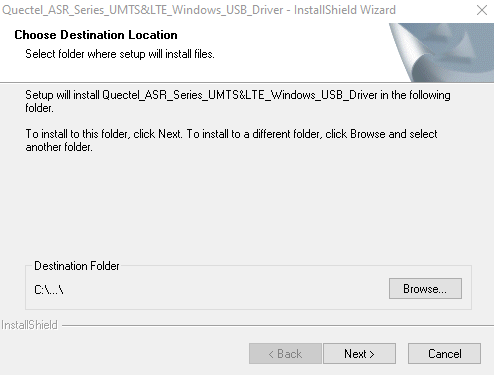

双击运行 setup.exe，然后一直点击下一步，直到安装成功即可。

安装完毕后检查一下电脑设备管理器里面端口一栏中，是否有 DIAG Port 端口。

2. 打开软件，选择online（在线抓取日志）

双击运行 CATStudio.exe，在打开的窗口选择 Generic Target Online 模式。

3. 配置日志抓取端口

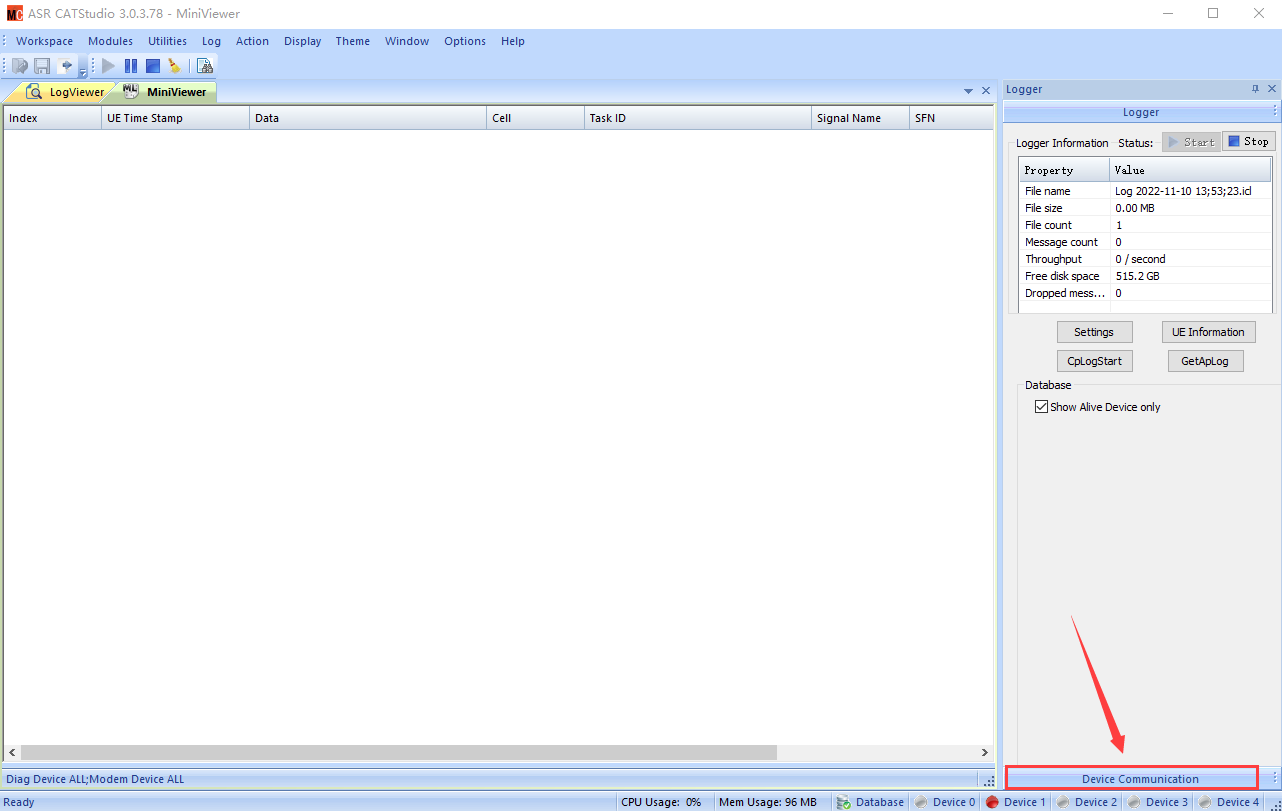

点击 Device Communication。

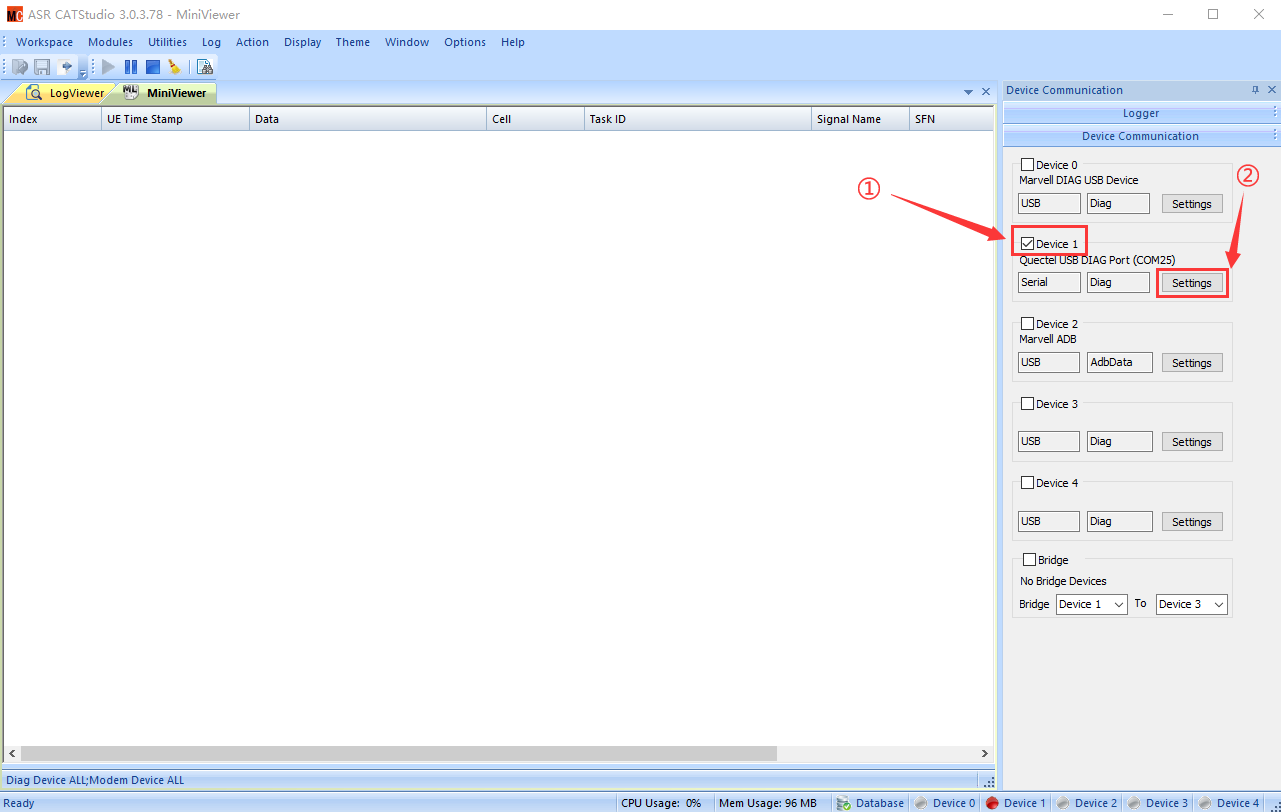

勾选 Device1（Quectel USB DIAG Port），然后点击旁边的 Setting。

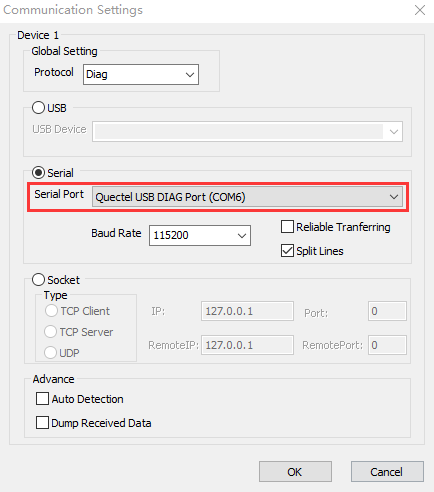

将端口设置为 DIAG Port，然后点击OK

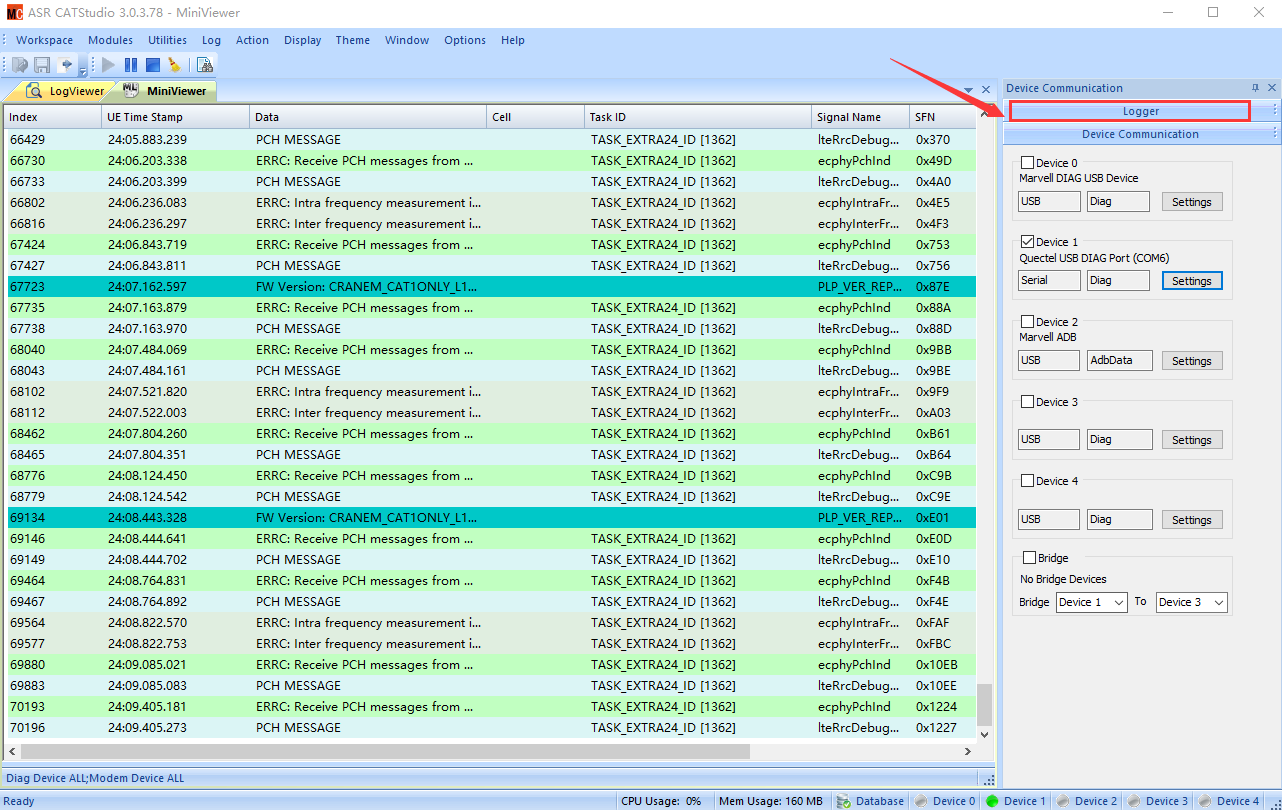

再点击 Logger。

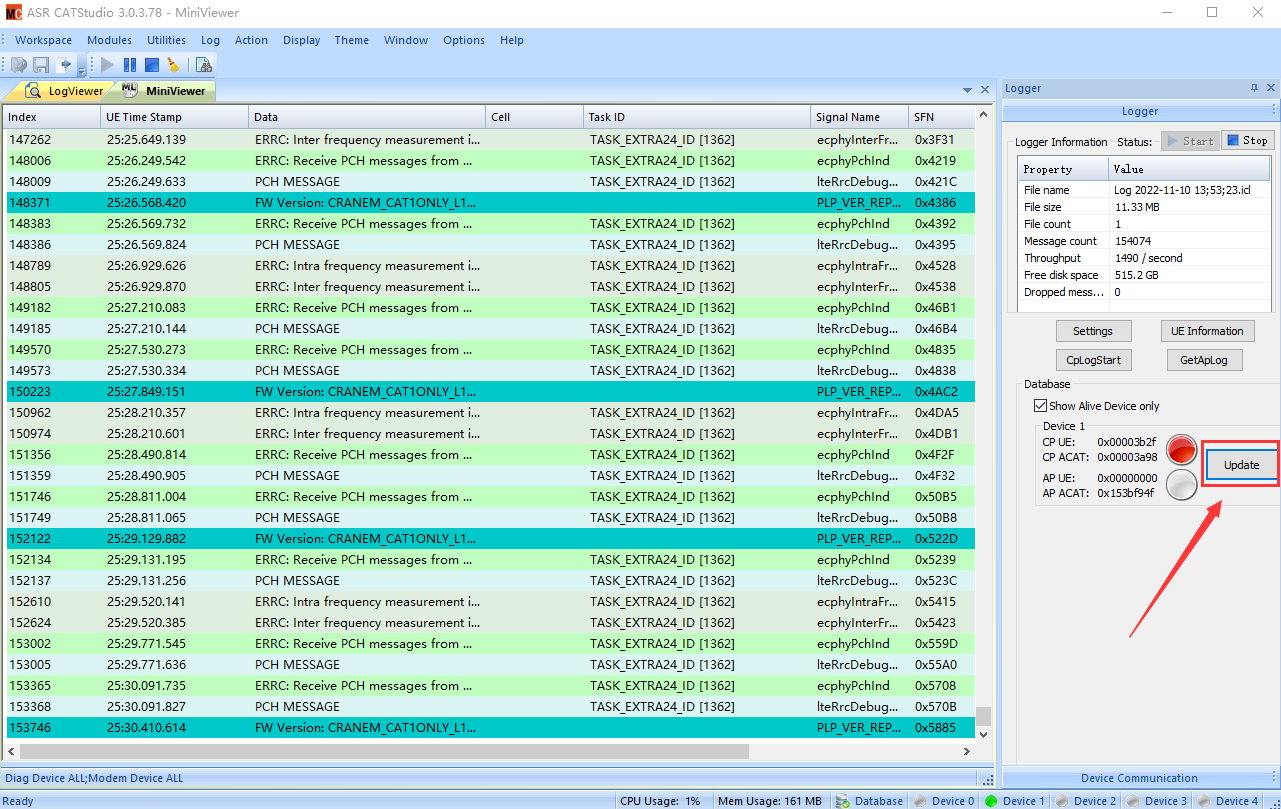

点击 Update。

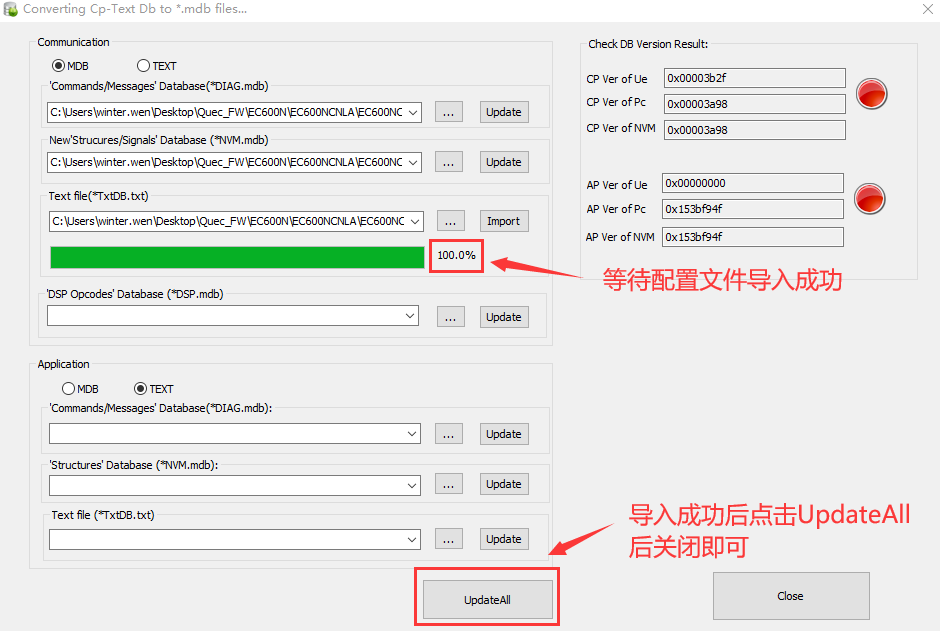

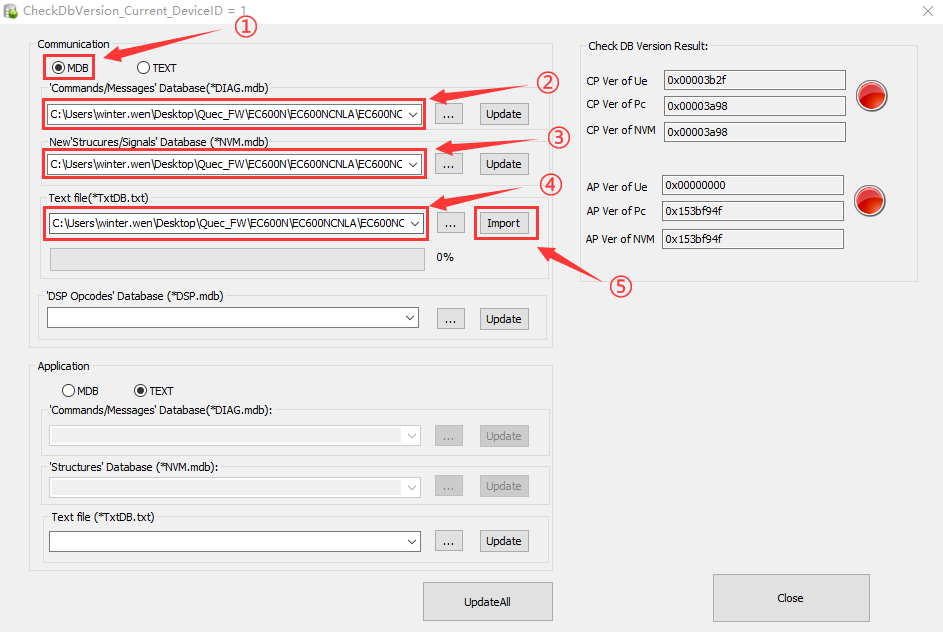

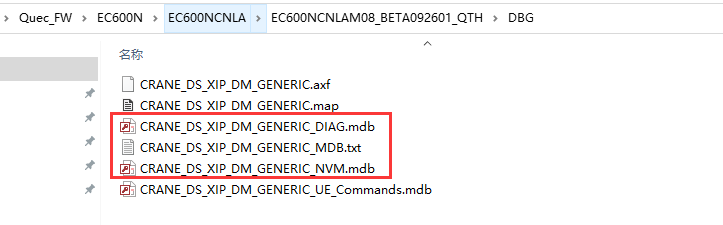

在弹出的窗口中，先勾选 MDB，然后依次配置好 DIAG.mdb、NVM.mdb、 TxDB.txt 三个文件，三个文件位于固件包下的 DBG 目录下。导入后点击 Import，等待文件配置成功，点击 UpdateAll，然后 Close。

4. 保存日志文件

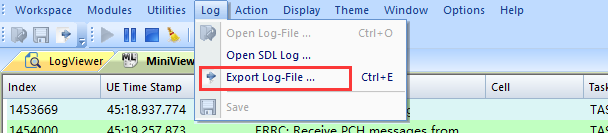

点击工具栏 Log，然后选择 Export Log-File。

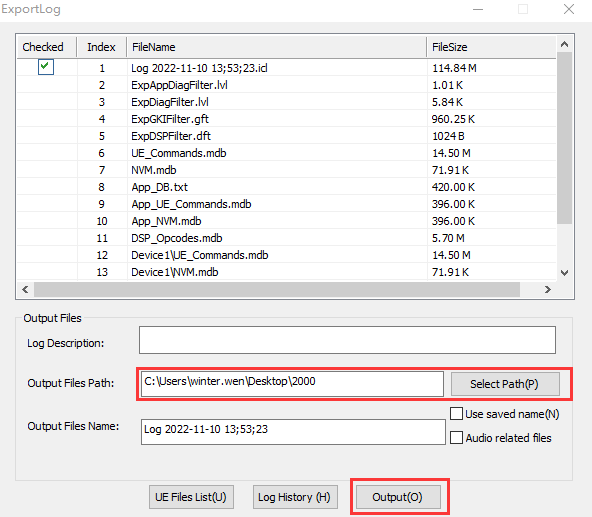

在弹出的窗口选择好存放路径，点击 __Output__即可。

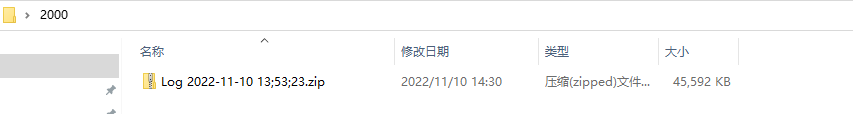

然后在路径下可以看到我们抓取到的日志文件。
