用户说明 ​

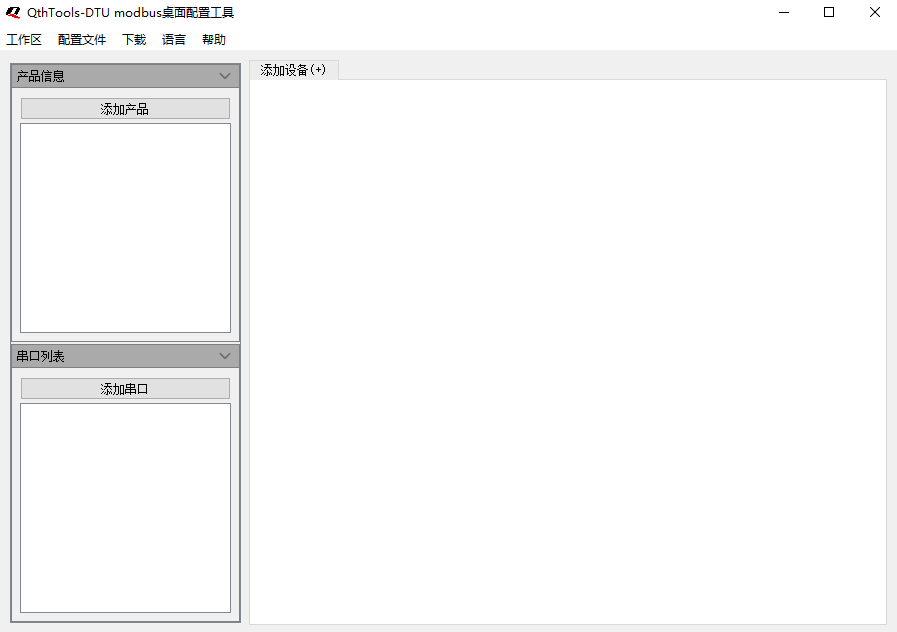

主界面介绍 ​

工作区： 导入、导出、清空当前工作区配置信息。
配置文件： 生成IoT平台物模型定义文件以及设备烧录文件。
下载： 通过串口烧录文件到设备。
帮助： 查看使用文档、联系方式、软件版本号。
产品信息： 在IoT平台定义的产品信息，如：ProductKey、ProductSecret等。
串口信息： DTU设备的串口信息，如：串口ID、波特率等。
从机设备信息： 从机设备的相关信息，如：从机设备名称、从机地址等。

配置产品信息 ​

产品名称： 用户自定义的产品名称，建议和开发者中心中的产品名称保持一致。
ProductKey： 开发者中心为产品颁发的全局唯一标识。该参数很重要，在设备认证以及通信中都会用到，因此需要您保管好。
ProductSecret： 由开发者中心颁发的产品密钥，通常与ProductKey成对出现，用于一型一密的认证方案。该参数很重要，需要您保管好，不能泄露。
上报方式
全部上报： 设备每次轮询到的数据都会直接上报到开发者中心。
变化上报： 设备每次轮询到的数据与上次数据进行比较，发生变化才上报到开发者中心。
设备类型
 直连版： modbus从机设备和网关共用产品信息，以一个整体设备在IoT平台展示。
 网关版： modbus从机设备拥有独立的产品信息和设备信息，在IoT平台单独展示。

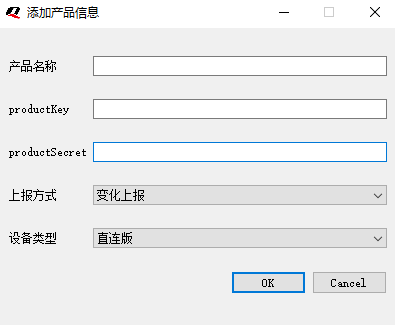

添加产品信息 ​

  1. 点击“添加产品”按钮
  2. 在弹窗页面中分别输入“产品名称”、“ProductKey”、“ProductSecret”、“上报方式”、“设备类型”参数
  3. 点击“OK”确认添加
    提示：产品信息仅可添加一条，需要添加新的请通过修改或删除旧的产品信息。

修改产品信息 ​

  1. 右键点击需要修改的产品信息
  2. 在右键菜单中点击“修改”按钮
  3. 在弹窗页面中分别修改“产品名称”、“ProductKey”、“ProductSecret”、“上报方式”、“设备类型”参数
  4. 点击“OK”确认修改

删除产品信息 ​

  1. 右键点击需要删除的产品信息
  2. 在右键菜单中点击“删除”按钮

配置串口信息 ​

端口号： 对应模组使用的串口号，范围0~99。
轮询间隔： modbus轮询所有寄存器数据后，到下一次发起轮询的时间间隔，单位：秒。
命令间隔： modbus命令发送之间的时间间隔，单位：毫秒。
重发次数：当DTU设备发送Modbus协议问询数据帧时，子设备（传感器）端未在命令间隔时间内响应，则DTU会再次重新发送，为 0 时则不重新发送。

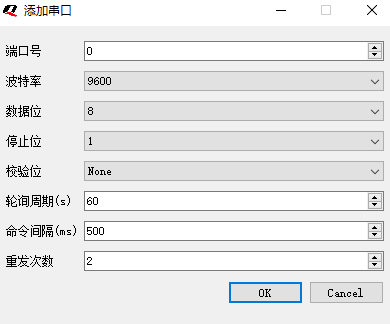

添加串口信息 ​

  1. 点击“添加串口”按钮
  2. 在弹窗页面中分别输入“端口号”、“波特率”、“数据位”、“停止位”、“校验位”、“轮询间隔”、“命令间隔”、”重发次数“参数
  3. 点击“OK”确认添加

修改串口信息 ​

  1. 右键点击需要修改的串口信息
  2. 在右键菜单中点击“修改”按钮
  3. 在弹窗页面中分别修改“端口号”、“波特率”、“数据位”、“停止位”、“校验位”、“轮询间隔”、“命令间隔”、”重发次数“参数
  4. 点击“OK”确认修改

删除串口信息 ​

  1. 右键点击需要删除的串口信息
  2. 在右键菜单中点击“删除”按钮

配置从机设备 ​

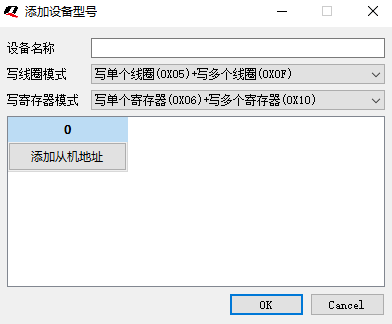

添加从机设备 ​

  1. 点击“添加设备(+)”按钮；
  2. 在弹窗页面中分别输入“设备名称”。
  3. 在对应串口端口号的列表下输入该设备的modbus从机地址。

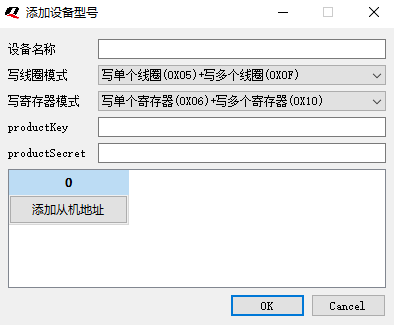

  4. 当选择设备类型为“网关版”时，需要为modbus从机设备填写对应的产品信息：“ProductKey”、“ProductSecret”。
  5. 点击“OK”确认添加

修改从机设备 ​

  1. 右键点击需要修改的设备信息
  2. 在右键菜单中点击“修改”按钮
  3. 在弹窗页面中分别修改“设备名称”、“从机地址”参数
  4. 点击“OK”确认修改

删除从机设备 ​

  1. 右键点击需要删除的设备信息
  2. 在右键菜单中点击“删除”按钮

配置寄存器列表 ​

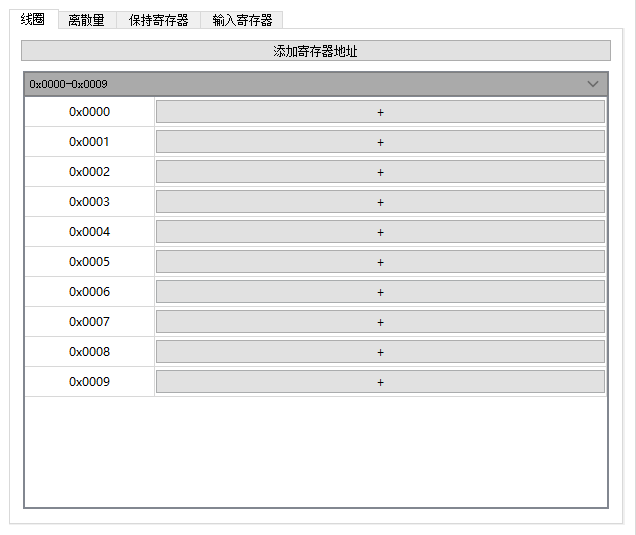

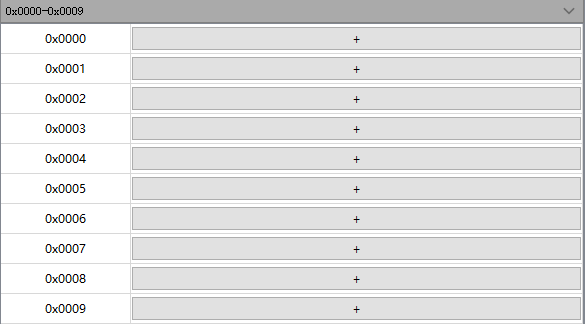

添加寄存器列表 ​

  1. 选择对应的线圈、离散量、保持寄存器、输入寄存器标签页；
  2. 点击“添加寄存器地址”按钮；
  3. 在弹窗页面中分别输入“起始地址”、“数量”参数；
  4. 可以通过点击“Hex”按钮，切换“起始地址”输入框是以十进制还是十六进制显示；
  5. 点击“OK”确认添加

修改寄存器列表 ​

  1. 右键点击需要修改的寄存器列表表头
  2. 在右键菜单中点击“修改”按钮
  3. 在弹窗页面中分别修改“起始地址”、“数量”参数；
  4. 点击“OK”确认修改

删除寄存器列表 ​

删除整个寄存器列表 ​

  1. 右键点击需要修改的寄存器列表表头
  2. 在右键菜单中点击“删除”按钮

删除部分寄存器列表 ​

  1. 右键点击需要删除的寄存器地址
  2. 在右键菜单中点击“删除至顶部”或者“删除至底部”按钮
  3. 在提示框中点击“Yes”确认删除

配置寄存器功能标签 ​

配置功能信息 ​

类型： 功能的类型，根据实际的modbus从机设备来定义。

  • 布尔值： 仅有0和1两种状态，一般用于开关、继电器等类型；
  • 数值： 整数或者浮点数，应用广泛；
  • 字节流： 字节流或者字符串类型，可用于字符串传输；
  • 枚举： 列出所有可能的取值，并给它们取一个名字。

添加功能信息 ​

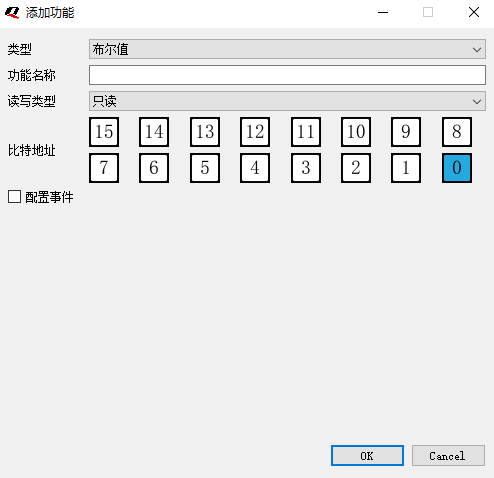

添加布尔值类型 ​

  • 类型：选择布尔型。
  • 功能名称：从机设备功能所具有的功能命名。
  • 读写类型：分为只读、只写、可读可写。

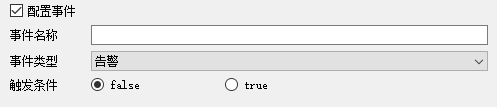

配置事件（可选）

  • 事件名称：事件所具有的命名。
  • 事件类型：包括故障、告警、信息等三个选项。
  • 触发条件：该事件的触发条件，当查询寄存器对应数值属于命中范围时上报对应告警事件。

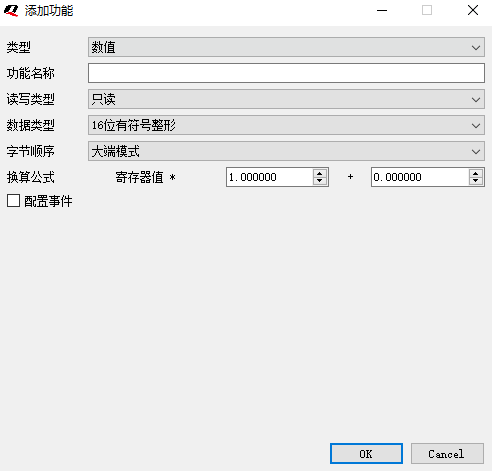

添加数值类型 ​

  • 类型： 选择数值型。
  • 功能名称： 从机设备功能所具有的功能命名。
  • 读写类型： 分为只读、只写、可读可写。
  • 数据类型： 根据Modbus协议实际的数据类型而选择。
  • 字节顺序： 根据该功能实际使用的字节顺序选择。

字节顺序 ​

16位有符号整型/16位无符号整型：

  • 大端模式(AB)
  • 小端模式(BA)
  • 大端模式字节交换(BA)
  • 小端模式字节交换(AB)

32位有符号整型/32位无符号整型：

  • 大端模式(ABCD)
  • 小端模式(DCBA)
  • 大端模式字节交换(BADC)
  • 小端模式字节交换(CDAB)

64位有符号整型/64位无符号整型：

  • 大端模式(ABCDEFGH)
  • 小端模式(HGFEDCBA)
  • 大端模式字节交换(BADCFEHG)
  • 小端模式字节交换(GHEFCDAB)

32位单精度浮点型：

  • 大端模式(ABCD)
  • 小端模式(DCBA)
  • 大端模式字节交换(BADC)
  • 小端模式字节交换(CDAB)

64位双精度浮点型

  • 大端模式(ABCDEFGH)
  • 小端模式(HGFEDCBA)
  • 大端模式字节交换(BADCFEHG)
  • 小端模式字节交换(GHEFCDAB)

换算公式 ​

数据上报： cloudValue = localValue*multiple+increment
数据下发： localValue = (cloudValue-increment)/multiple

  • cloudValue： 开发者中心下发的数据
  • localValue： 设备读取到的modbus从机设备的数据
  • Multiple： 衰减倍数，即换算公式界面中寄存器值乘上的数值
  • Increment： 增量，即换算公式界面中寄存器值加上的数值

示例如下所示：

一个从机设备中，寄存器读取到的值是350，根据设备手册中可知实际温度是350*0.1=35摄氏度，因此Multiple应该填0.1，Increment应该填0；
localValue=10,multiple=0.1,increment=0.01,cloudValue=10*0.01+0.01=0.11
cloudValue=0.11,multiple=0.01,increment=0.01,localValue=(0.11-0.01)/0.01=10

数据转换路径 ​

  • 数据上报： 字节交换->数值换算
  • 数据下发： 数值换算->字节交换

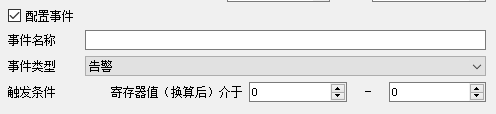

配置事件（可选）

  • 事件名称：事件所具有的命名。
  • 事件类型：包括故障、告警、信息等三个选项。
  • 触发条件：该事件的触发条件，后一个输入框的值需要大于前一个输入框的，当查询寄存器对应数值属于命中范围时上报对应告警事件。

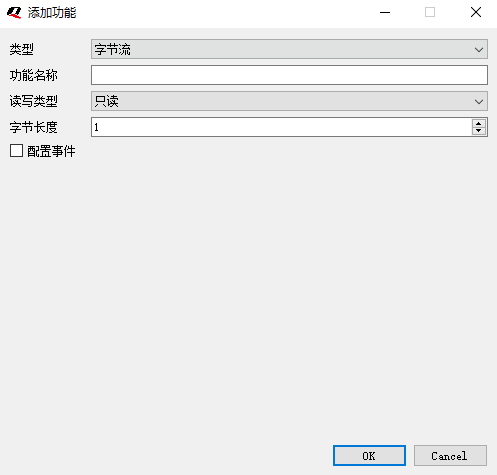

添加字节流类型 ​

  • 类型：选择字节流型。
  • 功能名称：从机设备功能所具有的功能命名。
  • 读写类型：分为只读、只写、可读可写。
  • 字节长度：根据字节流数据的最大字节长度设定。

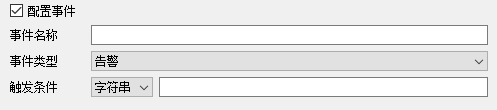

配置事件（可选）

  • 事件名称：事件所具有的命名。
  • 事件类型：包括故障、告警、信息等三个选项。
  • 触发条件：该事件的触发条件，触发的条件为该输入内容。

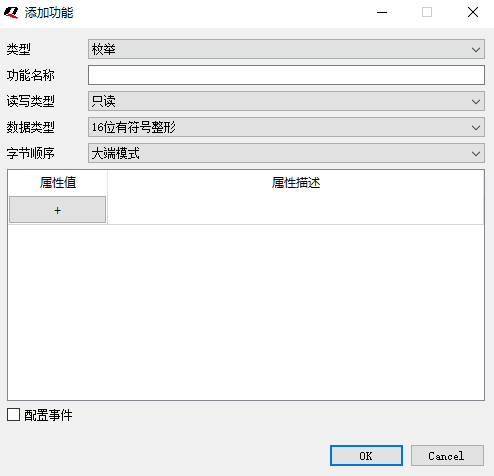

添加枚举类型 ​

  • 类型：选择枚举类型。
  • 功能名称：从机设备功能所具有的功能命名。
  • 读写类型：分为只读、只写、可读可写。
  • 数据类型：选择与寄存器相符合的数据类型。
  • 字节顺序：数据在内存中的存放顺序。用32位整型举例：数值(ABCD)使用两个字节储存：高位字节是(AB)，低位字节是(CD)。
    • 大端模式：高位字节在前，低位字节在后，即以(ABCD)形式储存。
    • 小端模式：低位字节在前，高位字节在后，即以(DCBA)形式储存。
    • 大端模式字节交换 ：大端模式并高低位字节间两两交换，即以(BADC)形式储存。
    • 小端模式字节交换 ：小端模式并高低位字节间两两交换，即以(CDAB)形式储存。

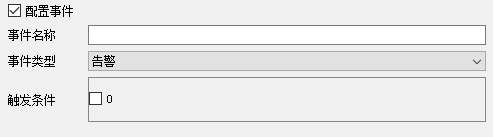

配置事件（可选）

  • 事件名称：事件所具有的命名。
  • 事件类型：包括故障、告警、信息等三个选项。
  • 触发条件：该事件的触发条件，触发的条件为该选择的枚举值（可多选）。

修改寄存器的功能标签 ​

  1. 右键点击需要修改的功能标签
  2. 在右键菜单中点击“修改”按钮
  3. 在弹窗页面中分别修改“功能名称”、“读写类型”等参数
  4. 点击“OK”确认修改

删除寄存器的功能标签 ​

  1. 右键点击需要修改的功能标签
  2. 在右键菜单中点击“删除”按钮

工作区信息 ​

导入工作区信息 ​

  1. 在工作栏中点击“工作区”->“打开”按钮
  2. 在弹窗页面中选择需要打开的工作区文件
  3. 点击“打开”确认

导出工作区信息 ​

  1. 在工作栏中点击“工作区”->“保存”按钮
  2. 在弹窗页面中选择需要保存的文件路径
  3. 点击“保存”确认

清空工作区信息 ​

在工作栏中点击“工作区”->“清空”按钮
提示：请谨慎操作，会清空整个工作区内容，无法恢复。

配置文件 ​

生成配置文件 ​

  1. 在工作栏中点击“配置文件”->“生成配置文件”按钮。
  2. 在弹窗页面中选择需要保存的文件路径。
  3. 点击“保存”确认。

提示：xxxxxx_xxxxxxxxxx_cloud.json：物模型定义文件，用于在开发者中心导入;
xxxxxx_xxxxxxxxxx_local.bin：modbus定义文件，用于在设备烧写;

导入配置文件到开发者中心 ​

  1. 登录开发者中心，打开对应的产品页面，并切换到“功能定义”页面
  2. 点击“草稿模式”进入编辑模式

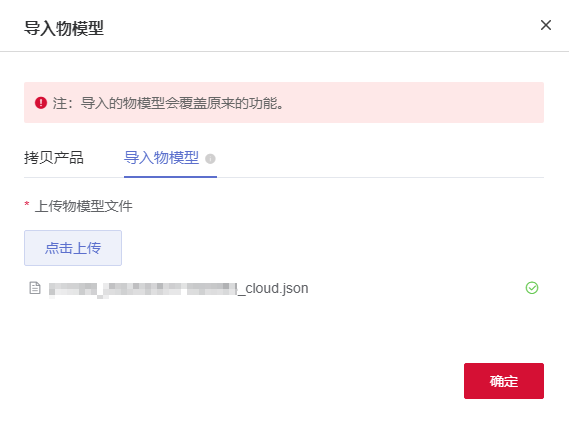

  3. 点击“快速导入”->“导入物模型”->“点击上传”
  4. 在弹窗页面中选择生成的xxxxxx_xxxxxxxxxx_cloud.json文件
  5. 点击“确认”导入
  6. 点击“发布应用”退出编辑模式

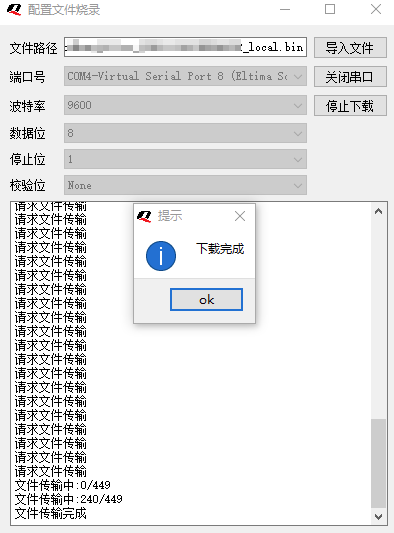

烧写配置文件到设备 ​

  1. 在工作栏中点击“下载”->“串口下载”按钮
  2. 点击“导入文件”
  3. 在弹窗页面中选择生成的xxxxxx_xxxxxxxxxx_local.bin文件
  4. 选择对应的端口号
  5. 点击“打开串口”
  6. 点击“开始下载”
  7. 重启设备
  8. 文本框中会显示文件下载进度，下载成功会弹出提示“下载成功”

附录 术语缩写 ​

表1：术语缩写

缩写英文全称中文全称
Modbus串行通信协议
USBUniversal Serial Bus通用串行总线
